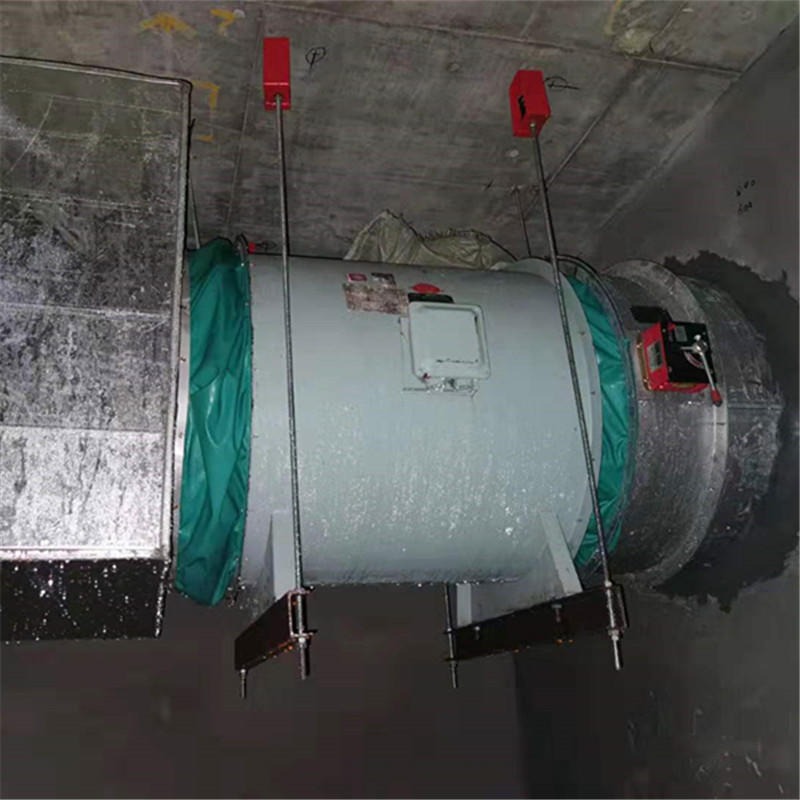

本实用新型涉及排烟技术领域，且公开了一种消防排烟风机，包括排风机本体外壳，所述排风机本体外壳的底部设有排风机底部固定架，所述排风机底部固定架的底部设有固定基座，所述排风机底部固定架的外壁设有风机限位杆，所述排风机本体外壳的外壁设有单片机控制器，所述排风机本体外壳的外壁设有杂质过滤器，所述排风机本体外壳的外壁设有外部防尘器，所述外部防尘器的内壁设有风机防护板，所述风机防护板与外部防尘器之间滑动连接。该消防排烟风机，通过在设备的外部设置杂质过滤器使得设备的安全效果得到了提高，同引入设备相比，杂质过滤

　　(19)国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 219932576 U (45)授权公告日 2023.10.31 (21)申请号 7.2 (22)申请日 2023.05.29 (73)专利权人 湖北国育消防智能工程有限公司 地址 430040 湖北省武汉市东西湖区二雅 路吴祁街桂花园 （二期）406室 (72)发明人 吴文超 (74)专利代理机构 广州浩泰知识产权代理有限 公司 44476 专利代理师 陈明月 (51)Int.Cl. F04D 29/70 (2006.01) F04D 25/06 (2006.01) F04D 27/00 (2006.01) 权利要求书1页 说明书3页 附图2页 (54)实用新型名称 一种消防排烟风机 (57)摘要 本实用新型涉及排烟技术领域，且公开了一 种消防排烟风机，包括排风机本体外壳，所述排 风机本体外壳的底部设有排风机底部固定架，所 述排风机底部固定架的底部设有固定基座，所述 排风机底部固定架的外壁设有风机限位杆，所述 排风机本体外壳的外壁设有单片机控制器，所述 排风机本体外壳的外壁设有杂质过滤器，所述排 风机本体外壳的外壁设有外部防尘器，所述外部 防尘器的内壁设有风机防护板，所述风机防护板 与外部防尘器之间滑动连接。该消防排烟风机， 通过在设备的外部设置杂质过滤器使得设备的 安全效果得到了提高，同引入设备相比，杂质过 U 滤器能够有效避免杂质从设备飞出就，提高设备 6 的安全性。 7 5 2 3 9 9 1 2 N C CN 219932576 U 权利要求书 1/1页 1.一种消防排烟风机，包括排风机本体外壳(1)，其特征在于：所述排风机本体外壳(1) 的底部设有排风机底部固定架(2)，所述排风机底部固定架(2)的底部设有固定基座(3)，所 述排风机底部固定架(2)的外壁设有风机限位杆(4)，所述排风机本体外壳(1)的外壁设有 单片机控制器(5)，所述排风机本体外壳(1)的外壁设有杂质过滤器(6)，所述排风机本体外 壳(1)的外壁设有外部防尘器(7)，所述外部防尘器(7)的内壁设有风机防护板(8)，所述风 机防护板(8)与外部防尘器(7)之间滑动连接，所述风机防护板(8)能起到防护的作用能够 有效避杂质进入到设备内部能防止设备内部落灰。 2.根据权利要求1所述的一种消防排烟风机，其特征在于：所述排风机底部固定架(2) 的外壁设有驱动电机(9)，所述排风机底部固定架(2)的底部固定装配有固定基座(3)，所述 固定基座(3)呈对称状分布在排风机底部固定架(2)的底部。 3.根据权利要求1所述的一种消防排烟风机，其特征在于：所述排风机本体外壳(1)的 内壁设有叶片防护圈(10)，所述排风机本体外壳(1)的内壁设有驱动转轴(11)，所述驱动转 轴(11)的外壁设有吸风叶片(12)。 4.根据权利要求1所述的一种消防排烟风机，其特征在于：所述风机防护板(8)包括有 防护板本体(801)，所述防护板本体(801)的外壁设有防护板提拉器(802)，所述防护板本体 (801)的内壁开设有伸缩滑槽(803)，所述伸缩滑槽(803)的内壁设有拉伸弹簧(804)。 5.根据权利要求3所述的一种消防排烟风机，其特征在于：所述叶片防护圈(10)的数量 为两个，且叶片防护圈(10)呈对称状分布在排风机本体外壳(1)的两侧内壁。 6.根据权利要求2所述的一种消防排烟风机，其特征在于：所述单片机控制器(5)与驱 动电机(9)之间为电性连接。 2 2 CN 219932576 U 说明书 1/3页 一种消防排烟风机 技术领域 [0001] 本实用新型涉及排烟技术领域，具体为一种消防排烟风机。 背景技术 [0002] 在人流密集的区域，如大型商场、体育馆、工厂车间等，为了保障在火灾状况下人 员能够安全逃生，均会配备有安全通道以及相应的消防设备，其中也包括能够排放浓烟的 排烟风机，排烟风机可大量排出火灾时的浓烟，避免人员吸入过量浓烟而损伤身体。 [0003] 现有的消防排烟风机可参考授权公告号为CN 213841210 U的中国实用新型专利， 其公开了一种消防排烟用的排烟风机，包括外壳与墙体以及主圆环，所述墙体对应外壳设 置有上安装槽，所述外壳后端面设置有副圆环，所述副圆环底部设置有副固定板，所述主圆 环底部设置有主固定板，所述上安装槽底部对应主固定板与副固定板设置有下安装槽，所 述副固定板前端面设置有横杆，所述横杆上端面头部位置设置有可调节的弧形定位块，所 述主固定板后端面对应横杆头部设置有定位直槽，所述定位直槽顶部对应弧形定位块设置 有固定卡槽。本实用新型所述的一种消防排烟用的排烟风机，属于风机领域，通过在主副圆 环底部设置主副固定板，并在主副固定板之间设置横杆进行连接固定，方便对排烟风机进 行拆装。 [0004] 上述设备在使用时，通过在主副圆环底部设置主副固定板，并在主副固定板之间 设置横杆进行连接固定，方便对排烟风机进行拆装，由于固定板之间易落灰使得设备在长 时间放置后灰尘与垃圾堆积使得设备的工作能力降低。 实用新型内容 [0005] 针对现有技术的不足，本实用新型提供了一种消防排烟风机，具备实用性强、稳定 性好、的优点，解决了设备内易存灰或杂质导致设备工作效率降低的问题。 [0006] 本实用新型提供如下技术方案：一种消防排烟风机，包括排风机本体外壳，所述排 风机本体外壳的底部设有排风机底部固定架，所述排风机底部固定架的底部设有固定基 座，所述排风机底部固定架的外壁设有风机限位杆，所述排风机本体外壳的外壁设有单片 机控制器，所述排风机本体外壳的外壁设有杂质过滤器，所述排风机本体外壳的外壁设有 外部防尘器，所述外部防尘器的内壁设有风机防护板，所述风机防护板与外部防尘器之间 滑动连接，所述风机防护板能起到防护的作用能够有效避杂质进入到设备内部能防止设备 内部落灰。 [0007] 作为本实用新型的一种优选技术方案，所述排风机底部固定架的外壁设有驱动电 机，所述排风机底部固定架的底部固定装配有固定基座，所述固定基座呈对称状分布在排 风机底部固定架的底部。 [0008] 作为本实用新型的一种优选技术方案，所述排风机本体外壳的内壁设有叶片防护 圈，所述排风机本体外壳的内壁设有驱动转轴，所述驱动转轴的外壁设有吸风叶片。 [0009] 作为本实用新型的一种优选技术方案，所述风机防护板包括有防护板本体，所述 3 3 CN 219932576 U 说明书 2/3页 防护板本体的外壁设有防护板提拉器，所述防护板本体的内壁开设有伸缩滑槽，所述伸缩 滑槽的内壁设有拉伸弹簧。 [0010] 作为本实用新型的一种优选技术方案，所述叶片防护圈的数量为两个，且叶片防 护圈呈对称状分布在排风机本体外壳的两侧内壁。 [0011] 作为本实用新型的一种优选技术方案，所述单片机控制器与驱动电机之间为电性 连接。 [0012] 与现有技术对比，本实用新型具备以下有益效果： [0013] 1、该消防排烟风机，通过在设备的外部设置杂质过滤器使得设备的安全效果得到 了提高，同引入设备相比，杂质过滤器能够有效避免杂质从设备飞出就，提高设备的安全 性。 [0014] 2、该消防排烟风机，通过在设备的外部设置风机防护板使得设备的实用性与安全 性得到了提高，同引入设备相比，伸缩滑槽内的拉伸弹簧能够为防护板本体进行限位，在对 防护板本体进行限位的同时，拉伸弹簧能带动防护板本体进行收缩使得在遇到突发情况时 设备的散风效率得到提高增加了设备的实用性与安全性。 附图说明 [0015] 图1为一种消防排烟风机的立体结构示意图； [0016] 图2为一种消防排烟风机的左视图； [0017] 图3为一种消防排烟风机的剖面图； [0018] 图4为一种消防排烟风机中风机防护板的结构剖面图。 [0019] 图中：1、排风机本体外壳；2、排风机底部固定架；3、固定基座；4、风机限位杆；5、单 片机控制器；6、杂质过滤器；7、外部防尘器；8、风机防护板；801、防护板本体；802、防护板提 拉器；803、伸缩滑槽；804、拉伸弹簧；9、驱动电机；10、叶片防护圈；11、驱动转轴；12、吸风叶 片。 具体实施方式 [0020] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0021] 请参阅图1‑4，一种消防排烟风机，包括排风机本体外壳1，排风机本体外壳1的底 部设有排风机底部固定架2，排风机底部固定架2的底部设有固定基座3，排风机底部固定架 2的外壁设有风机限位杆4，排风机本体外壳1的外壁设有单片机控制器5，排风机本体外壳1 的外壁设有杂质过滤器6，排风机本体外壳1的外壁设有外部防尘器7，外部防尘器7的内壁 设有风机防护板8，风机防护板8与外部防尘器7之间滑动连接，风机防护板8能起到防护的 作用能够有效避杂质进入到设备内部能防止设备内部落灰。 [0022] 请参阅图2，排风机底部固定架2的外壁设有驱动电机9，排风机底部固定架2的底 部固定装配有固定基座3，固定基座3呈对称状分布在排风机底部固定架2的底部，其中，9能 够驱动设备的运转。 4 4 CN 219932576 U 说明书 3/3页 [0023] 请参阅图3，排风机本体外壳1的内壁设有叶片防护圈10，排风机本体外壳1的内壁 设有驱动转轴11，驱动转轴11的外壁设有吸风叶片12，其中，11能够驱动12进行转动使得12 能够进行吸风排风。 [0024] 请参阅图4，风机防护板8包括有防护板本体801，防护板本体801的外壁设有防护 板提拉器802，防护板本体801的内壁开设有伸缩滑槽803，伸缩滑槽803的内壁设有拉伸弹 簧804，其中，803内的804能够为801进行限位，在对801进行限位的同时，804能带动801进行 收缩使得在遇到突发情况时设备的散风效率得到提高。 [0025] 请参阅图3，叶片防护圈10的数量为两个，且叶片防护圈10呈对称状分布在排风机 本体外壳1的两侧内壁，其中，10对称状分布在排风机本体外壳1的两侧使得设备能够对12 进行保护。 [0026] 请参阅图1，单片机控制器5与驱动电机9之间为电性连接，其中，5内的控制芯片能 够对9内的芯片进行控制，使得5能够对设备的工作进行控制。 [0027] 工作原理，当需要使用该设备时，通过拉动802使得801与7分离，通过804的拉伸作 用使得801能够进行拉伸，同时9能够驱动11进行转动，使得12能够进行吸风，同时6能够避 免物体飞出。 [0028] 尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。 5 5 CN 219932576 U 说明书附图 1/2页 图1 图2 6 6 CN 219932576 U 说明书附图 2/2页 图3 图4 7 7
